某露天矿变形监测
发布日期:2016年08月11日 09:43   发布者:北京富斯德科技   浏览次数:556


FastGBSAR在对露天矿进行数据获取后,然后建立精确的监测数据库,从而用于矿场分析;

由于设备具有较高的空间分辨率和较快的时间采样率,数据处理和解译变得非常简单,尤其在活动量较多的露天矿工作区;

使用振幅信息用于自动化数据分析,可有效的避免虚警;

极化传感器(全极化的4 天线代替2 天线)可提供对象更丰富的电磁波信息,用以辨别位移发生是机械设备的移动导致的还是地面变形导致的。




        FastGBSAR在对露天矿的监测中,使用全极化合成孔径雷达系统,在有效的避免虚警的同时,提供施工区的边坡高精度形变情况,为露天矿的采集提供了及时的安全预警信息,有效的避免的人员和财产损失。

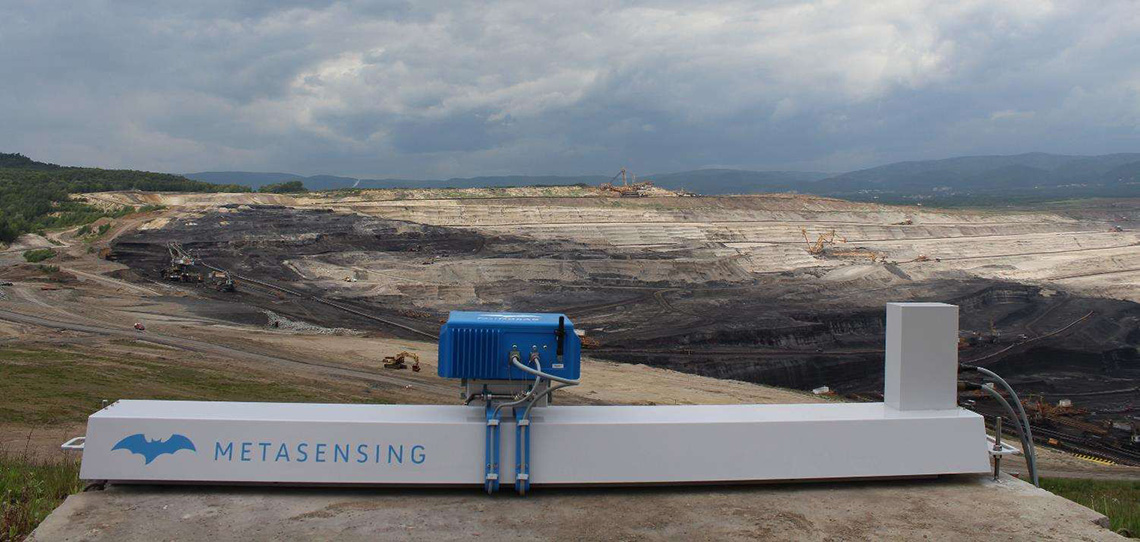

       某露天矿监测:雷达到观测区最远距离:1500 m;距离向分辨率:0.5 m;方位向分辨率:5.4mrad;采样周期(设置为): 10-40秒

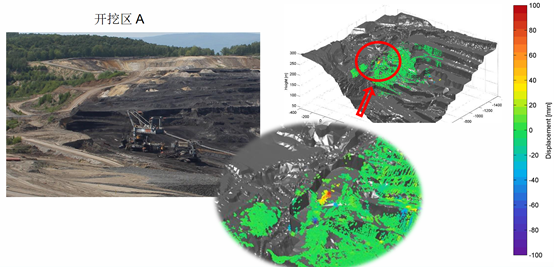

        开挖区A的形变位置及3D位移图叠加显示

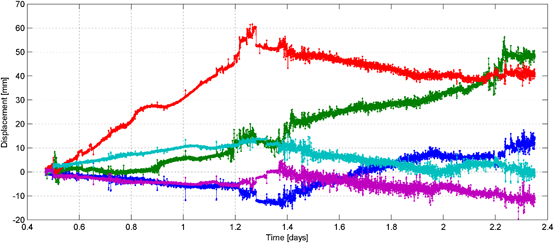

        开挖区选点分析,在开挖区内选取五个点位进行分析,计算出时序图如下所示
