大坝变形监测
发布日期:2015年12月22日 13:02   发布者:安徽威德萨科技有限公司   浏览次数:996

FastGBSAR拦水坝监测案例

2014.05.26,湖北省赤壁市


背景介绍

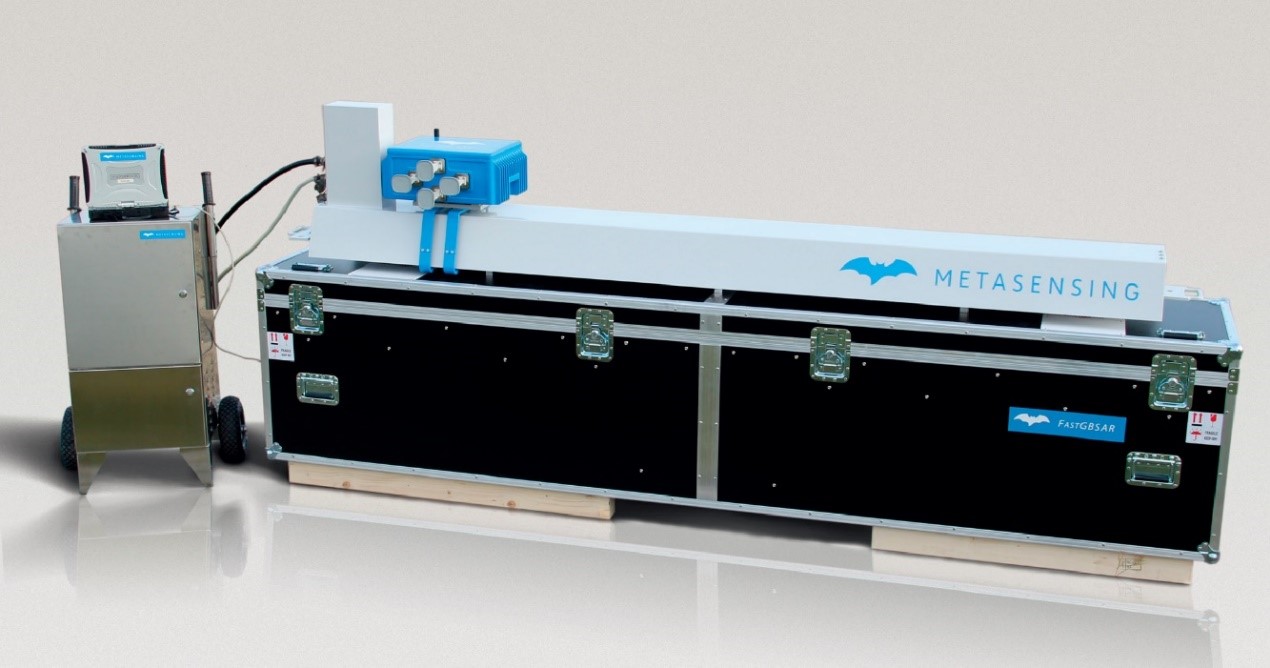

        基于独有创新技术MetaSensing 推出全新的地面监测设备: 最快的陆基合成孔径雷达 (FastGBSAR) ,用于监测不稳定的自然区域和濒临危险的人造设施。

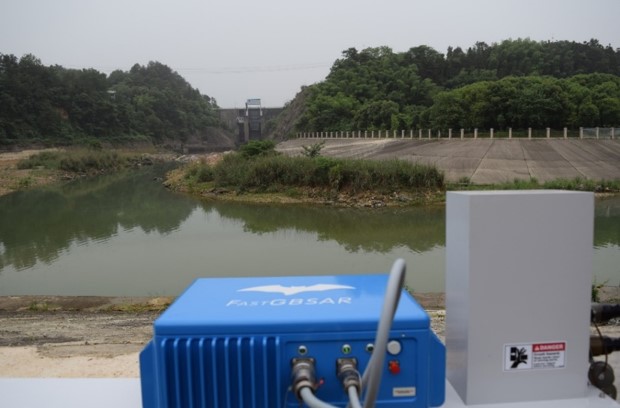

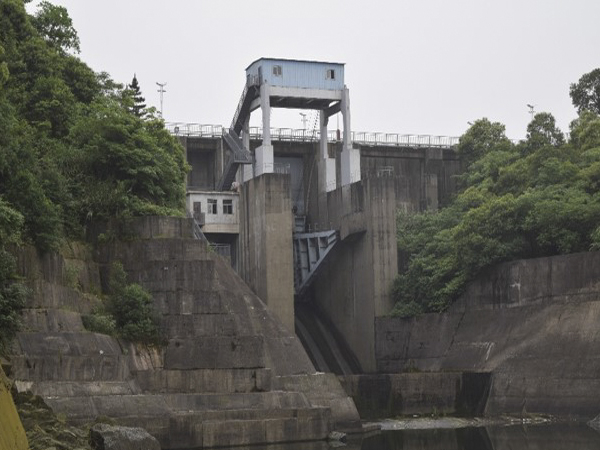

                                                                                  图:三峡试验坝                  图:FastGBSAR对实验坝进行监测


        FastGBSAR  是一个可以在恶略环境下工作的设备 (低气温、雨,雾,灰尘,烟雾,火山灰,太阳直射) 。该设备提供的多样的数据输出格式的可以被操作和科学的应用。可用于:变形监测、结构稳定性评估、结构测试、考古分析。





监测方式

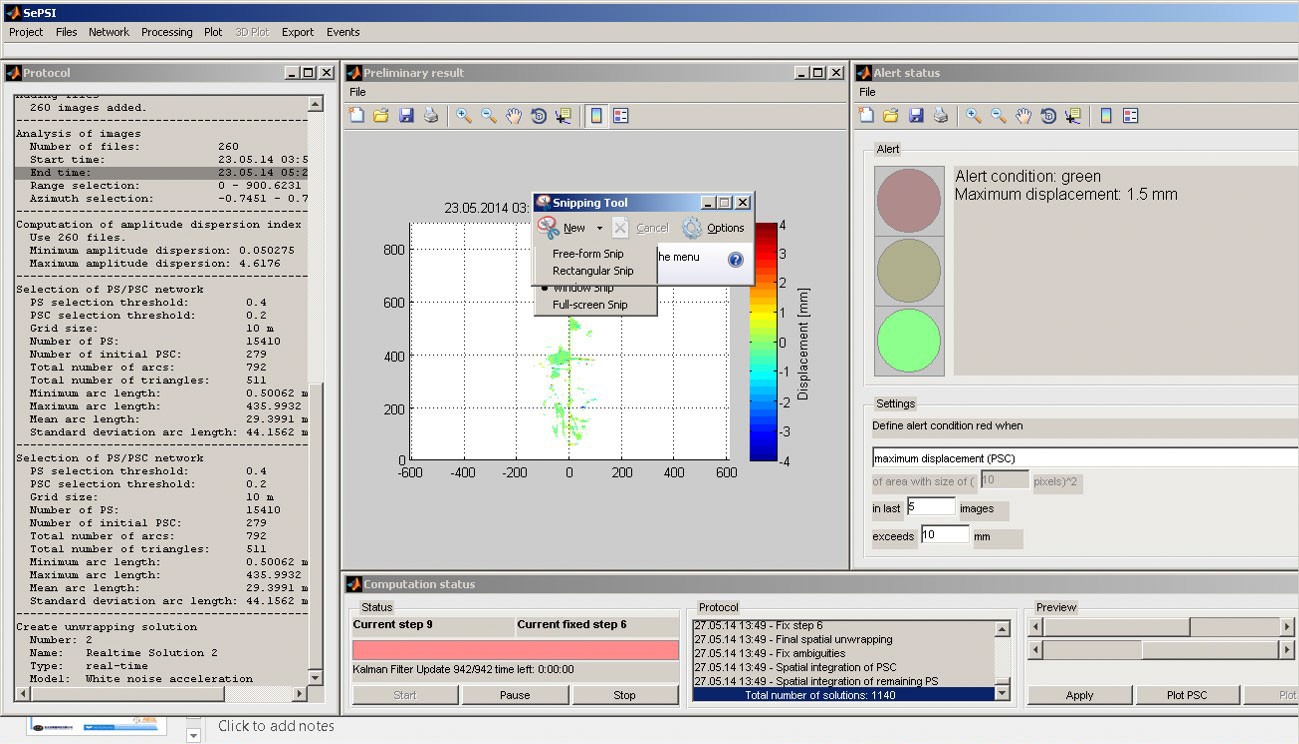

                                                                                                 图:附带预警功能的配套软件




监测结果



        本次项目,我们使用FastGBSAR对大坝坝体进行了实时动态监测,并准确测出大坝在泄洪量不同时坝体上点位的微量变化。与传统监测手段相比较,SAR技术做监测具有有精度高、测程远、测量面积大、不受天气限制、可实时监控等特点。所以,在大坝监测领域,尤其是与人类活动密切的大型人工设施、建筑等安全监测以及预警,SAR的高效的监测性能也将逐步替代现已有监测技术。

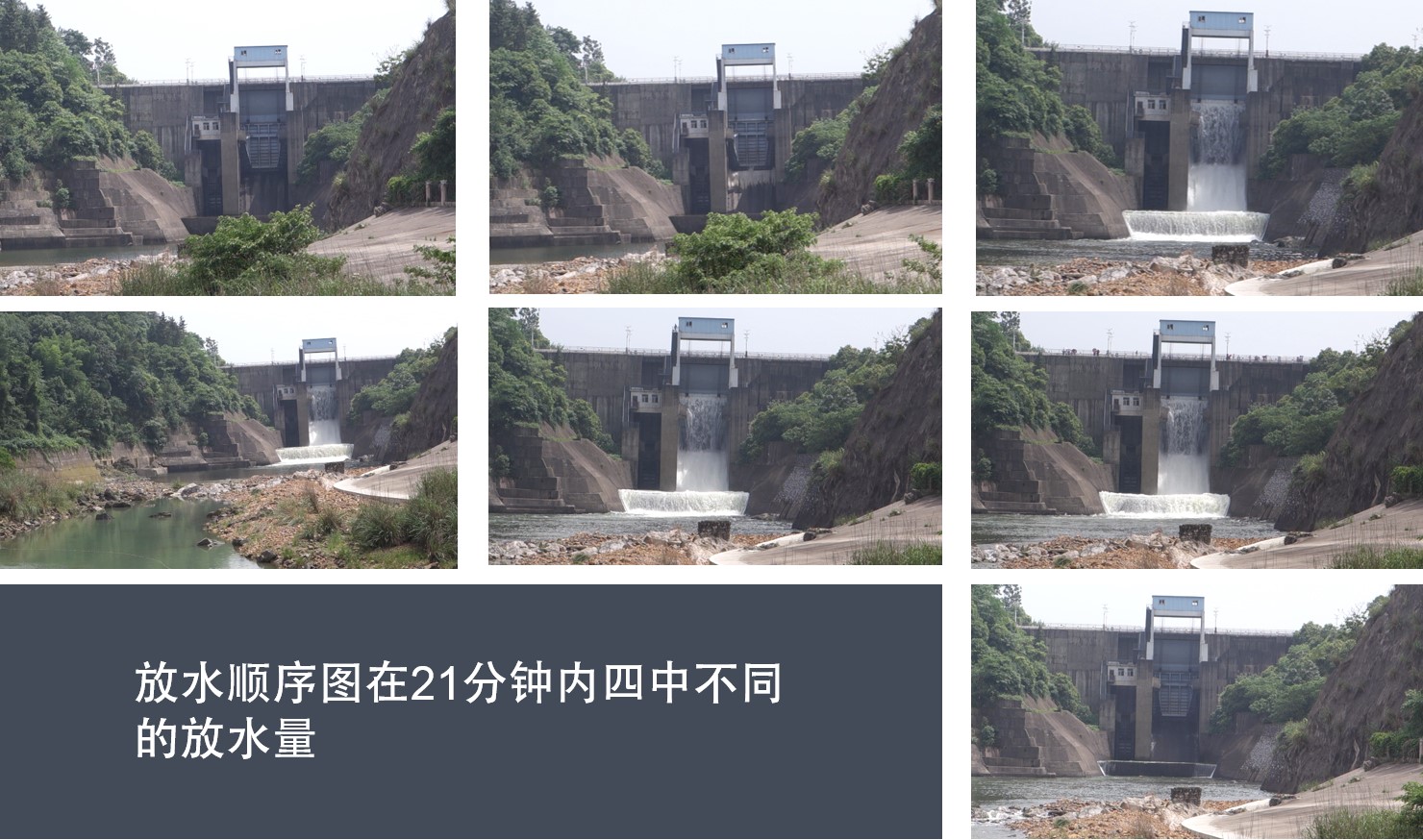

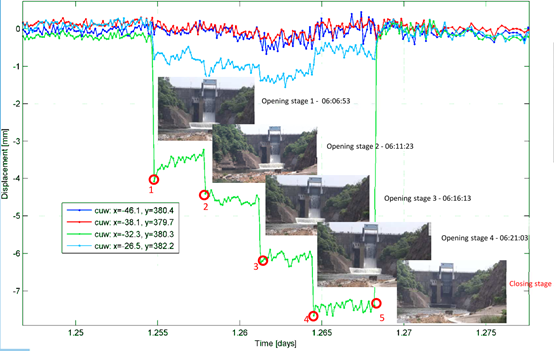

        在逐级放水过程中,大坝上各点位的位移量变化,停止放水后,点位瞬时恢复到初始位置。
