风轮机安全运营监测
发布日期:2016年08月11日 09:47   发布者:北京富斯德科技   浏览次数:403

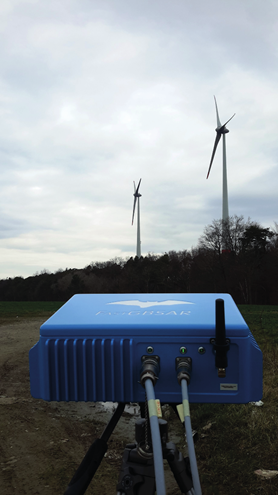

        风力发电作为绿色能源的同时,安全运营也极其重要。我们使用调频连续波实孔径雷达FastGBSAR对风电机的各部分进行监测,获取其准确的动态运营信息。通常用于风电机的结构健康评估。具有安装便捷、无接触、高精度等优点。



编号为WR3的风轮机在运行时动态监测

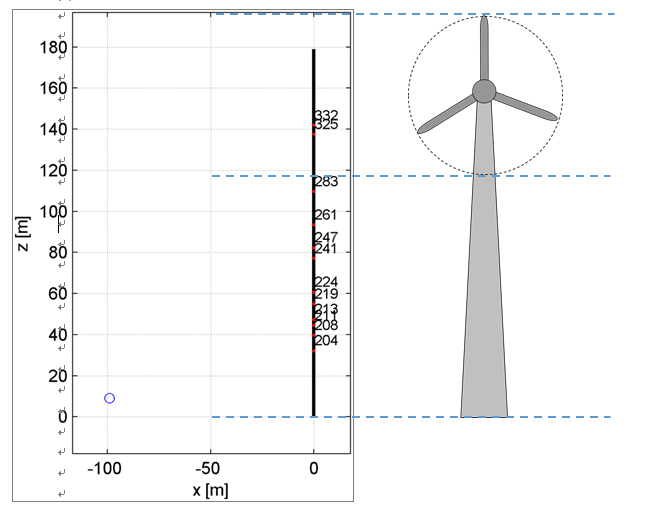

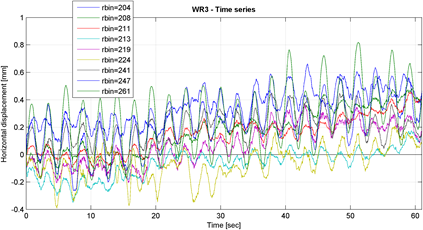

        下图中图一左图的黑线是软件模拟出的风电机及塔体在空间垂直排列状态,并进行选点分析,点位位置和编号如图一左图所示,点位位置高度也与风力发电机塔体一一对应,编号为332和325的点位在监测时受到叶片转动时的周期性影响,204-283之间的点位我们可以进行时序图分析,查看这些点受到风力影响时在水平方向上的动态变化(如图二所示)。


image.png         image.png

                                                          图1                                                                                                         图2

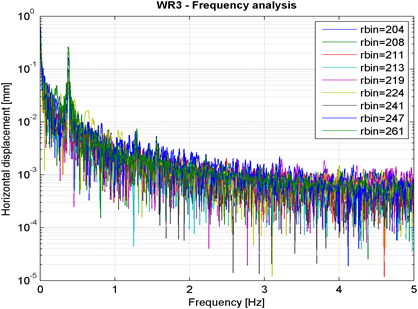

        塔体在没有叶片转动影响的下部,经分析个点位的自然频率为0.38 Hz(下图的峰值既是)





        基于频谱、多普勒等特征的风轮机杂波检测(风轮机经常有很大的雷达散射截面积(RCS),对附近的无线电设备产生许多的负面影响,尤其是航管监视雷达,常用于风轮机雷达杂波检测与抑制)

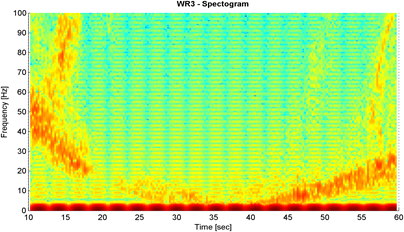

图3 频谱图



图4 后向散射图

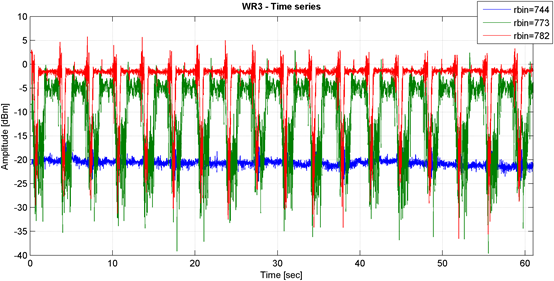

        编号为WR3的风轮机在运行时三个位置的强度变化动态监测成果图叶片具有周期性变化的特性。
